XK714/XH714数控铣床
联系电话：0632-3951282
欢迎访问山东鲁迪重工机械有限公司官方网站！
0632-3951282
tzludi@126.com
标准配置：
〇配置北京凯恩帝K1000MI 〇台湾BT40主轴单元、增压缸 〇台湾斗笠式12把刀库 〇台湾精密滚珠丝杠 〇自动间歇式润滑系统 〇全封闭式防护
选择配置：
〇No4轴数控分度头 〇台湾圆盘式16把刀库 〇配置其他系统

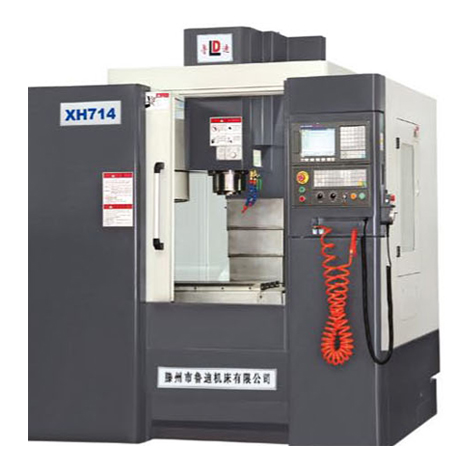

XK714/XH714
主要技术参数 | Specification | XK714 | XH714 |
三轴行程(XxYxZ ) (mm) | X/Y/Z axis Travel | 650x400x500 | 650x400x500 |
主轴头端面到工作台面（mm) | Spindle head to table | 120—620 | 120—620 |
工作台面(mm) | Table size | 900x400 | 900x400 |
工作台承重（kg) | Max table load | 650 | 650 |
T型槽规格（mm) | Type | 3-18 | 3-18 |
T型槽中心距（mm) | Center distance | 140 | 140 |
主轴锥度 | Spindle taper | BT40 | BT40 |
主轴轴心至导轨面距离（mm) | Spindle | 460 | 460 |
主轴转速(r.p.m) | Spindle speed | 8000 | 8000 |
主轴额定扭矩（N.m) | Max.torque of table | 25.4 | 25.4 |
主轴最大扭矩（N.m) | Max.torque of table | 71 | 71 |
主轴额定功率（kw) | Power of main motor | 55/15 | 5.5/7.5 |
驱动系统 | Spindle Drivev | 直联 | 直联 |
定位精度(mm) | Positioning accuracy | 0.02 | 0.02 |
重复精度(mm) | Repeatability | 0.01 | 0.01 |
轴向电机额定功率（kw) | Power | XYZ:2.3 | XYZ:2.3 |
轴向电机额定扭矩（N.m) | Max.torque of table | XYZ:15 | XYZ:15 |
轴向电机最大扭矩（N.m) | Max.torque of table | 45 | 45 |
X/Y/Z最大快移速度（mm/min) | Rapid feed of X/Y/Z | 8000 | 8000 |
X/Y/Z最大切削速度（mm/min) | Cutting feed of X/Y/Z | 6000 | 6000 |
最小当量X/Y/Z (mm) | X/Y/Z | 0.001 | 0.001 |
刀库型式 | ATC type | - | BT40 |
刀库容量（把） | Tool storage capacipy | - | 12 |
最大刀具直径(mm) | Diameter | 80 (满刀状态） | 80 (满刀状态) |
最大刀具重量（kg) | Max tool weight | 4 | 4 |
最大刀具长度（mm) | Max tool length | 200 | 200 |
气源要求(kgf/cm2) | Air pressure | 4-6 | 4-6 |
机床重量（kg) | Net weight | 2900 | 2900 |
外形尺寸（mm) | Overall dimensions | 2400x2000x2550 | 2400x2000x2550 |
