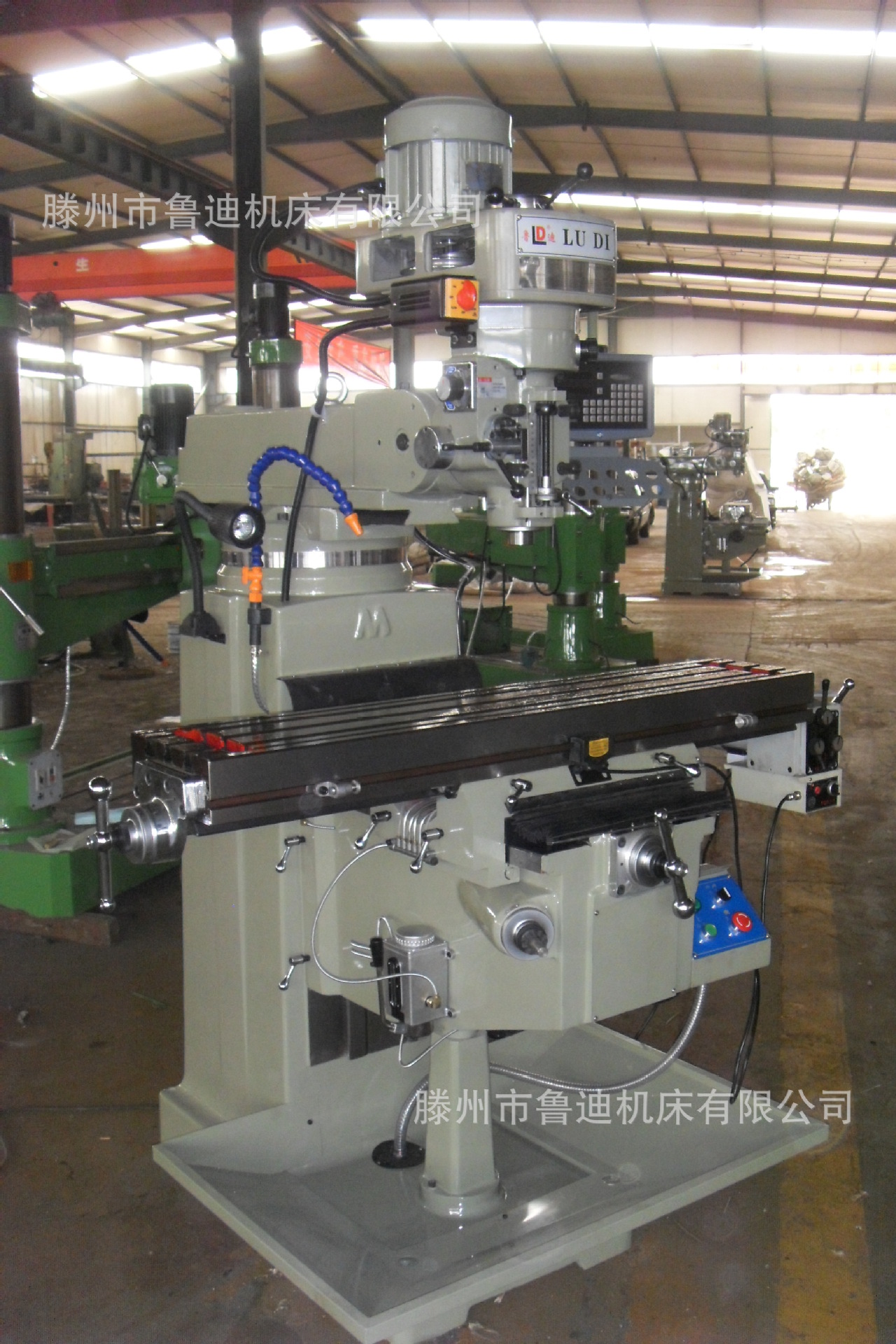

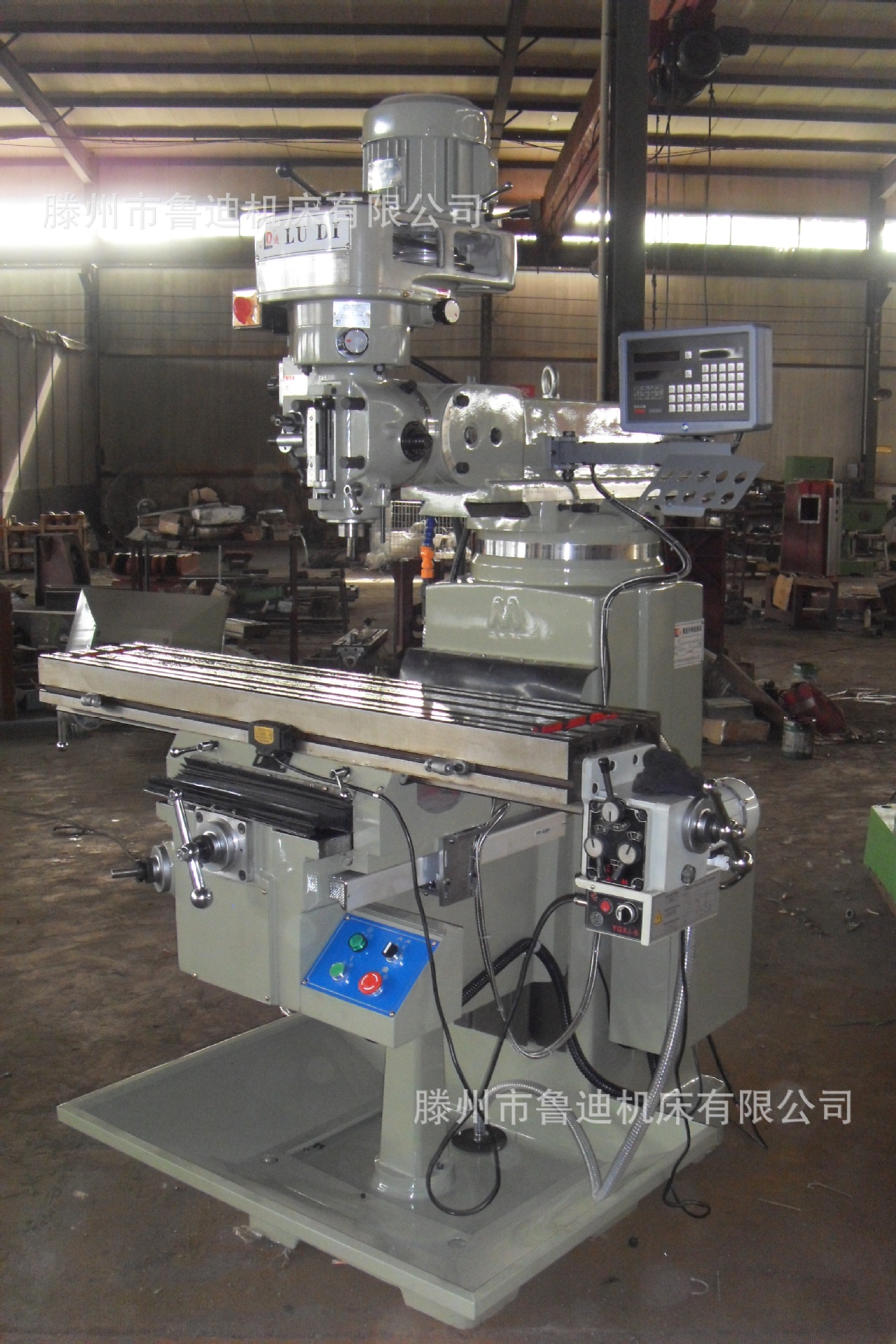

4号炮塔铣床
联系电话：0632-3951282
欢迎访问山东鲁迪重工机械有限公司官方网站！
0632-3951282
tzludi@126.com
4H炮塔铣床铸件采Ｍ米汉纳铸铁，刚性佳，不变形，稳定性佳．
1.主轴采用铬合金钢制作，经调质，热处理，研磨后，并配以精密的轴承组合，切削力强且精密度特佳
2.立铣头采独特倒吊式设计，精度绝佳，操作简单，刹车容易．
3.三轴螺杆采用高级磷青铜制成，耐磨性佳，使用年限长．ＸＹ轴采用可调式螺帽设计，调整容易，操作顺畅，精度高．
4.ＸＹ轴滑道经高周波热处理后，耐磨性佳，增长使用寿命．ＸＹ轴界面贴附耐磨片作轻巧，磨损率小，经久耐用．
5.配备润滑系统，永保滑道顺畅．
主要技术参数
| 主要技术参数 | Specification | 4H | ||
| 工作台面积 | Table area | 254xl270(10nx50n) | ||
| 工作台纵向行程 | Longitudinal travel | 780 | ||
| 工作台横向行程 | Table cross travel | 400 | ||
| 工作台垂直行程 | Table vertical travel | 500 | ||
| T型槽数量及尺寸 | T-slot number and size | 3x16 | ||
| 伸缩臂行程 | Telescopic stroke | 470 | ||
| 主轴端面至台面距离 | Spindle nose to table distance | 0-405 | ||
| 主轴孔锥度 | Spindie taper R8/ISO40 | |||
| 主轴行程 | Spindie stroke 127 | |||
| 主轴进给量 | Spindle Feed0.04 0.08 0.15 | |||
| 电机功率 | Spindie motor power 2.25KW/3HP | |||
| 铣头左右回转 | Head turning around | 90° | ||
| 铣头前后回转 | Head turning around | 45° | ||
| 包装尺寸/台 | Package Size / Taiwan1516X1550X2080 | |||
| 毛重/台 | GW / Taiwan | 1700 | ||

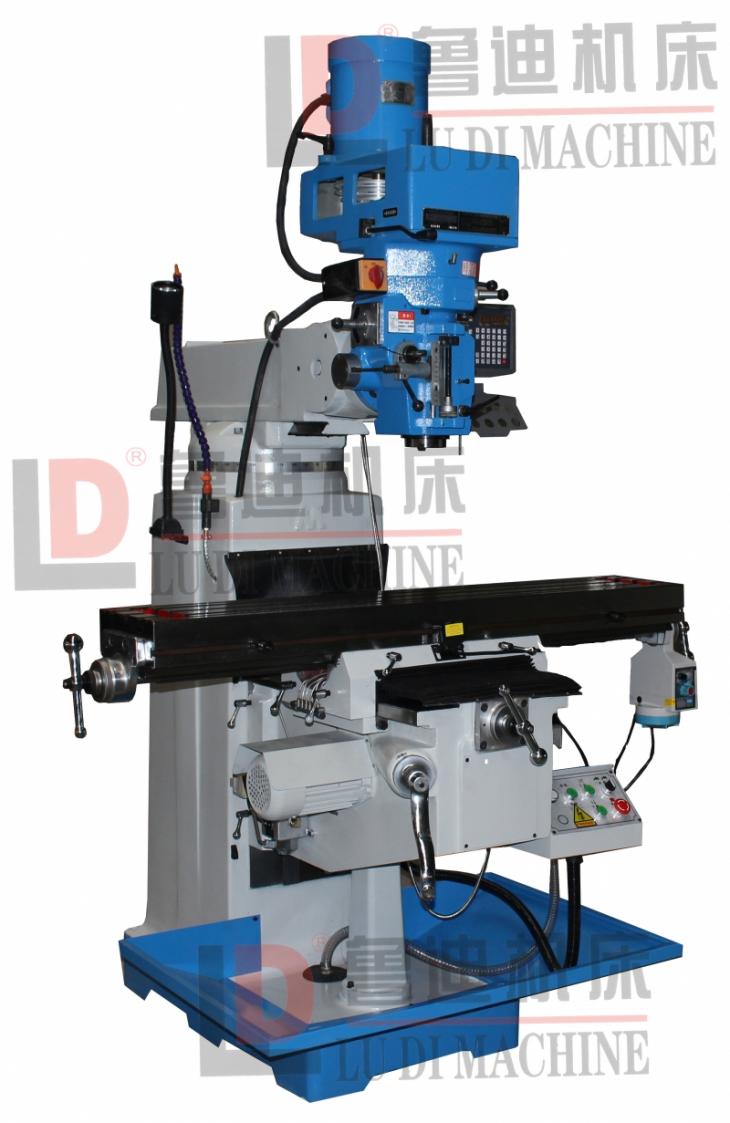

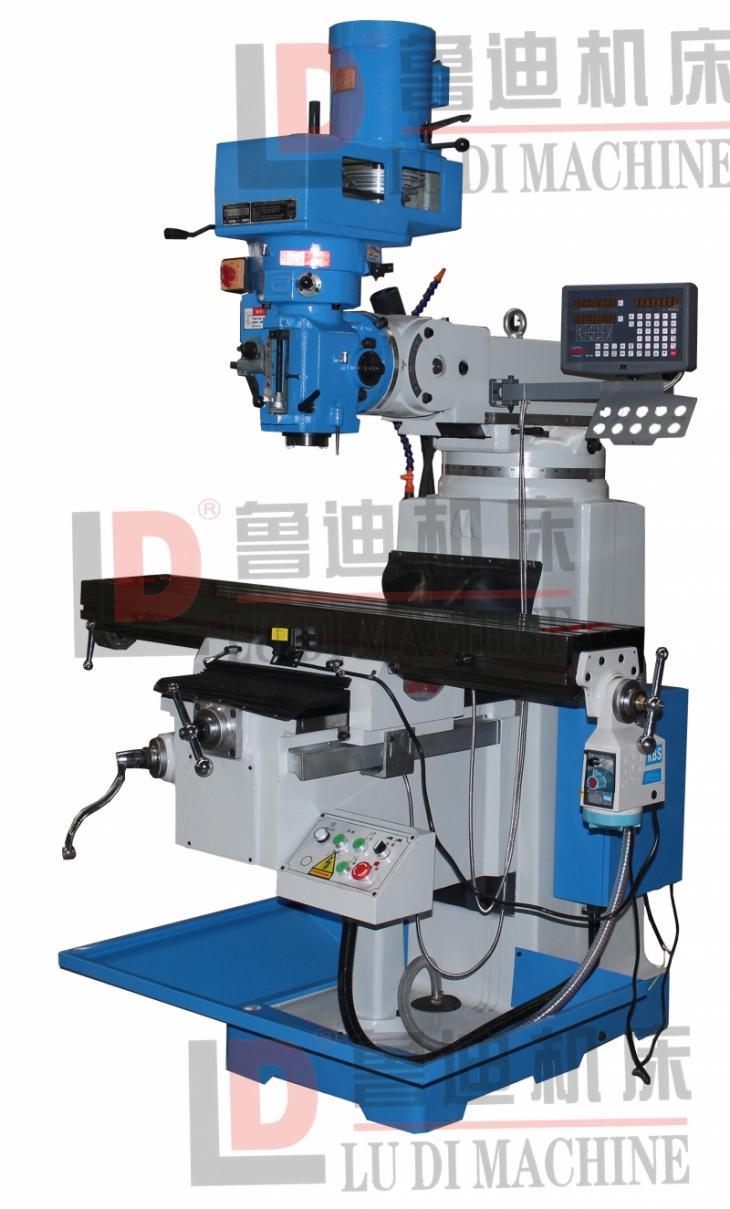

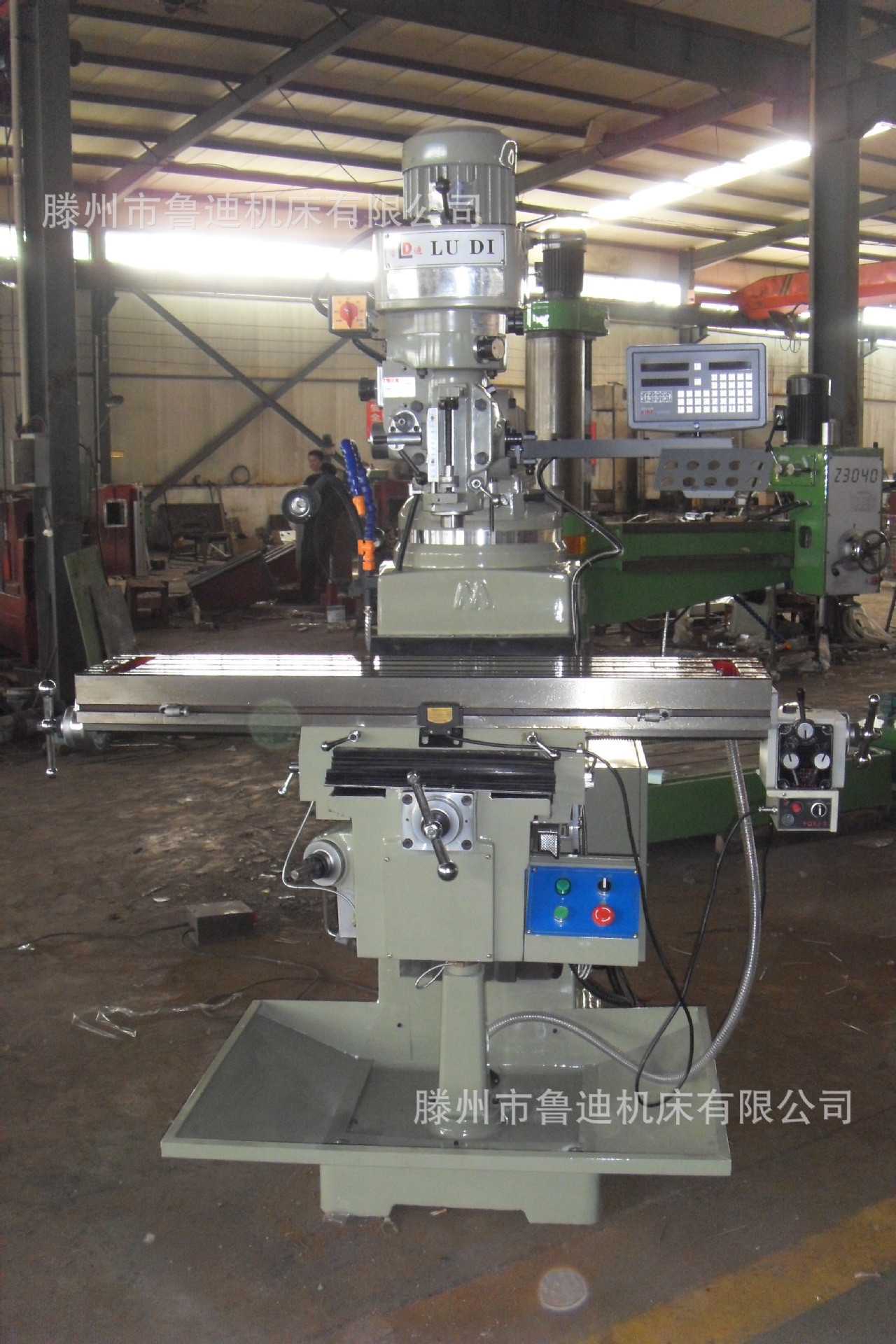

5H炮塔铣床，电动升降，两轴实现，X向电子走刀器

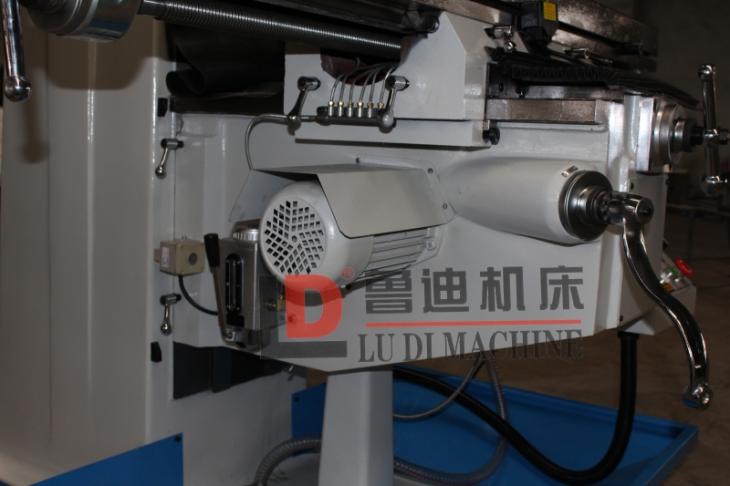

电动升降

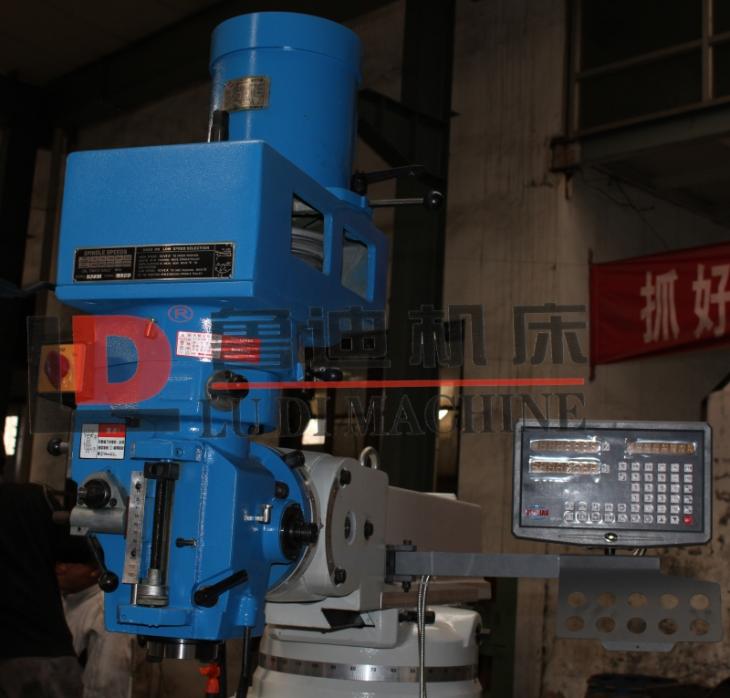

5V大功率铣头

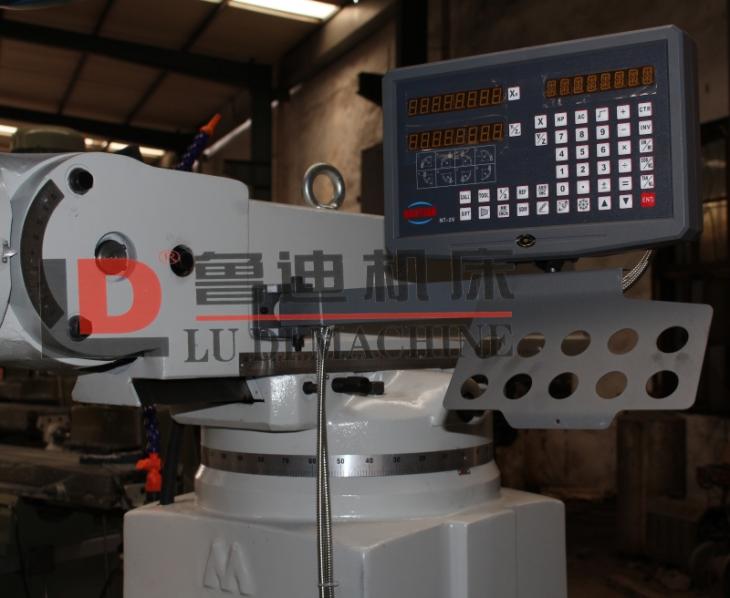

配置两轴数显（任选单周，两轴，三轴）

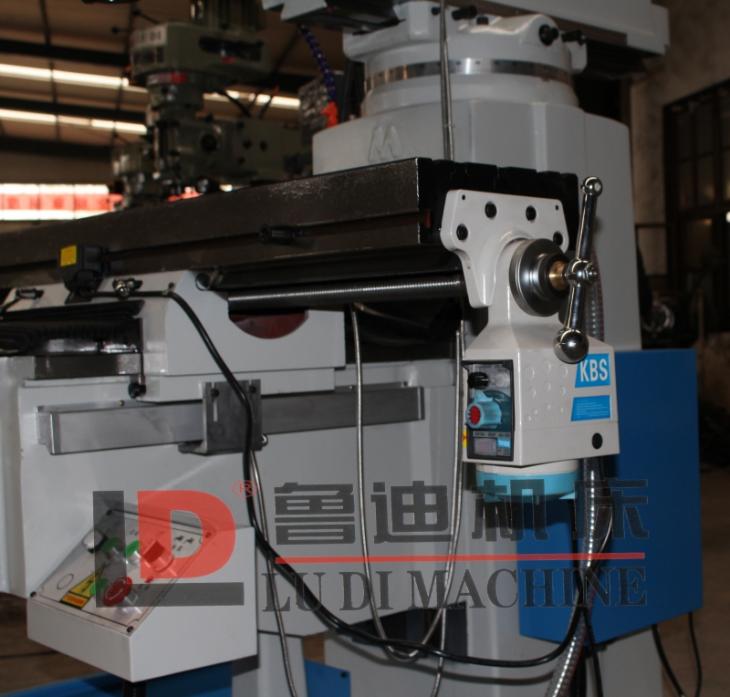

电子走刀器（可选机械走刀器）可选装X,Y,Z三向走刀
| 主要技术参数 | Specification | 5H | ||
| 工作台面积 | Table area | 1370X305 | ||
| 工作台纵向行程 | Longitudinal travel | 880 | ||
| 工作台横向行程 | Table cross travel | 400 | ||
| 工作台垂直行程 | Table vertical travel | 500 | ||
| T型槽数量及尺寸 | T-slot number and size | 3x16 | ||
| 伸缩臂行程 | Telescopic stroke | 470 | ||
| 主轴端面至台面距离 | Spindle nose to table distance | 0-405 | ||
| 主轴孔锥度 | Spindie taper ISO40 | |||
| 主轴行程 | Spindie stroke 127 | |||
| 主轴进给量 | Spindle Feed 0.04 0.08 0.15 | |||
| 电机功率 | Spindie motor power 3.7KW | |||
| 铣头左右回转 | Head turning around | 90° | ||
| 铣头前后回转 | Head turning around | 45° | ||
| 包装尺寸/台 | Package Size / Taiwan1516X1550X2080 | |||
| 毛重/台 | GW / Taiwan | 1900 | ||
