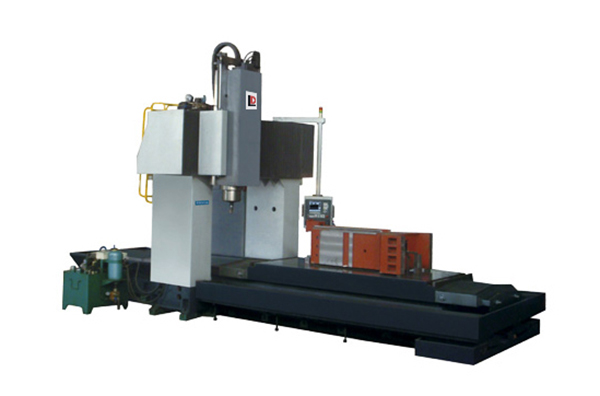

XH2412A龙门加工中心
联系电话：0632-3951282
欢迎访问山东鲁迪重工机械有限公司官方网站！
0632-3951282
tzludi@126.com
XH2412A龙门加工中心主要技术参数
项目 | 单位 | 技术参数 | |
工作台 | 工作台面积 | mm | 1400×3000 |
T型槽尺寸 | mm | 7-22-180 | |
工作台最大承重 | kg | 7500 | |
工作范围 | X向行程 | ㎜ | 3100 |
Y向行程 | ㎜ | 2000 | |
Z向行程 | mm | 700 | |
主轴端面至工作台距离 | mm | 370-1070 | |
过龙门宽度 | ㎜ | 1750 | |
主轴 | 主轴转速 | r/min | 50-750/750-3000 （液压两档） |
主轴锥孔 | BT50 | ||
主轴电机功率 | kw | 15/18 | |
进给 | X/Y/轴快速移动 | m/min | 15 |
Z轴快速移动 | m/min | 12 | |
切削进给 | mm/min | 1-5000 | |
精度 | X/Y/Z定位精度 | mm | 0.022/0.022/0.022/ |
X/Y/Z重复定位精度 | mm | 0.012/0.012/0.012/ | |
刀库 | 刀库容量 | 把 | 24 |
刀具最大直径/长度 | mm | φ127/300 | |
刀具最大重量 | kg | 15 | |
其它 | 机床净重 | kg | 30000 |
外形尺寸 | mm | 8000×4000×4000 | |
XH2412A龙门加工中心主要配置
标准配置 | 选择配置 |
Fanuc 0i MD数控系统 | 西门子802D、HNC--22M数控系统、KND-1000M |
主轴转速50-3000rpm（齿轮传动，液压两档，高速1：1.7，低速1：4.1）； | 第四轴 |
24把圆盘刀库 | 30把链式刀库 |
主轴伺服电机功率：15/18Kw； 扭矩：95.5NM | 双螺旋排屑器+链式排屑器 |
X/Y/Z电机扭矩：38/30/30NM | 90度侧铣头 |
冷却系统 | 半防护钣金 |
Z轴液压自动平衡系统 | |
底盘防护钣金 |
